Solenergie!

Un classique voleur de joules + panneau solaires.
Deux panneau solaires sont connectés en série pour une sortie brute de jusqu'à 1.2V 130mA. Il est ensuite raccordé à un voleur de joules produisant sans charge des pics de 20V à 40KHz avec une rapport cyclique semblerait t-il de 10%.

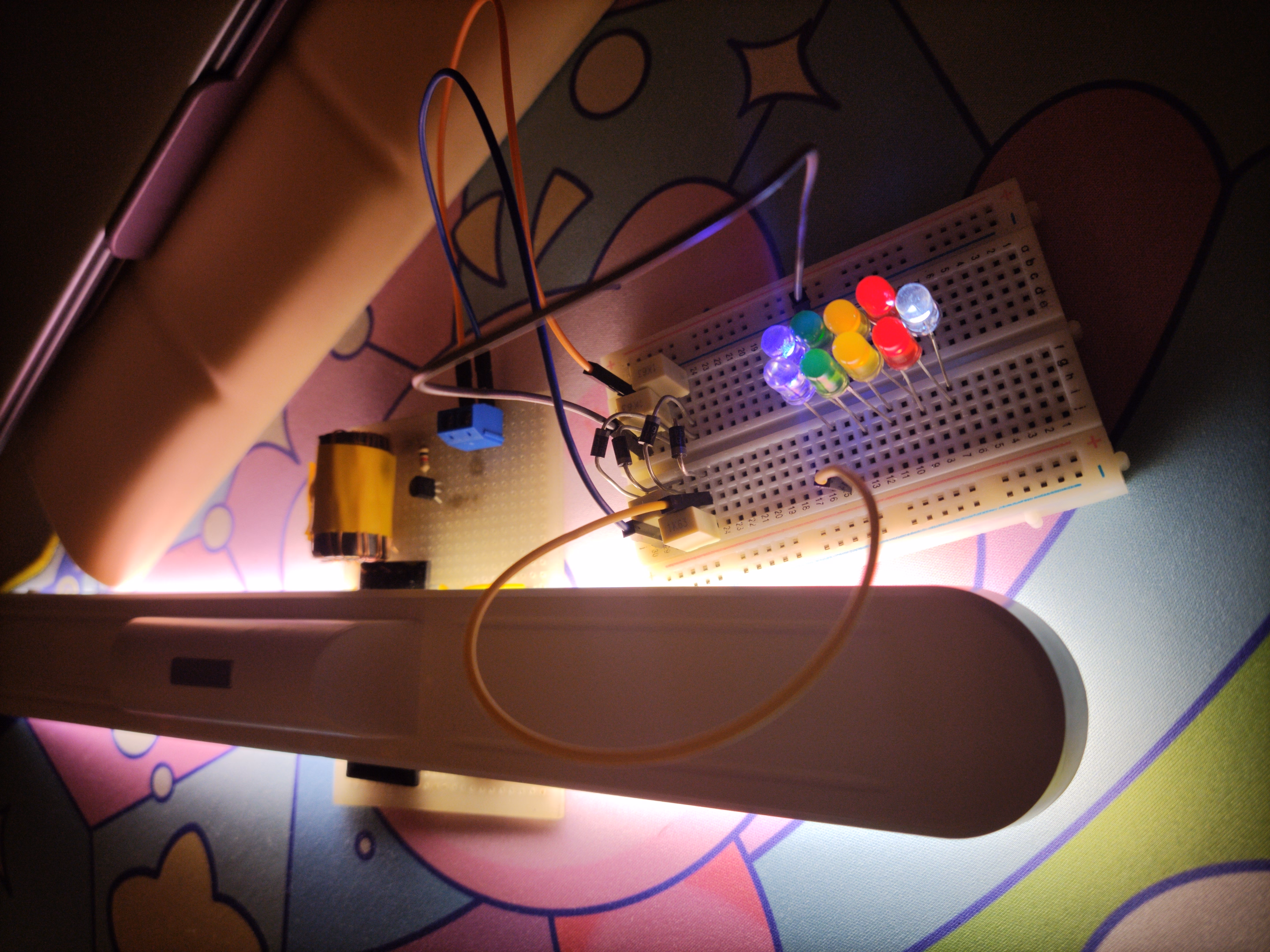

Je l'ai essayé pour alimenter des LEDs et on observe une sortie de 2.8V 80KHz-100Khz de je dirais 30% de rapport cyclique. Aussi on peut raccorder une doubleur de tension à diodes et condensateurs pour charger des capacités à ~23V.

Composants:

• Inductance de ~350uH (DIY - fil émaillé de 0.3mm enroulé autour d'un noyau de ferrite)
• Résistance 1/4W 1K Ohm
• NPN BC547B
• Panneau solaires (x2)

Composants du multiplicateur de tension (Cockcroft-Walton):

• Capacité Film 1uF (x4)
• Diode 1N5819 (x4)

Galerie:
