SigSat!
Un circuit de distortion audio réglable par potentiomètre.
L'entrée stéreo est mixé en mono et la sortie - directement connecté au TLC272 (30mA) - se fait sur les deux canaux.

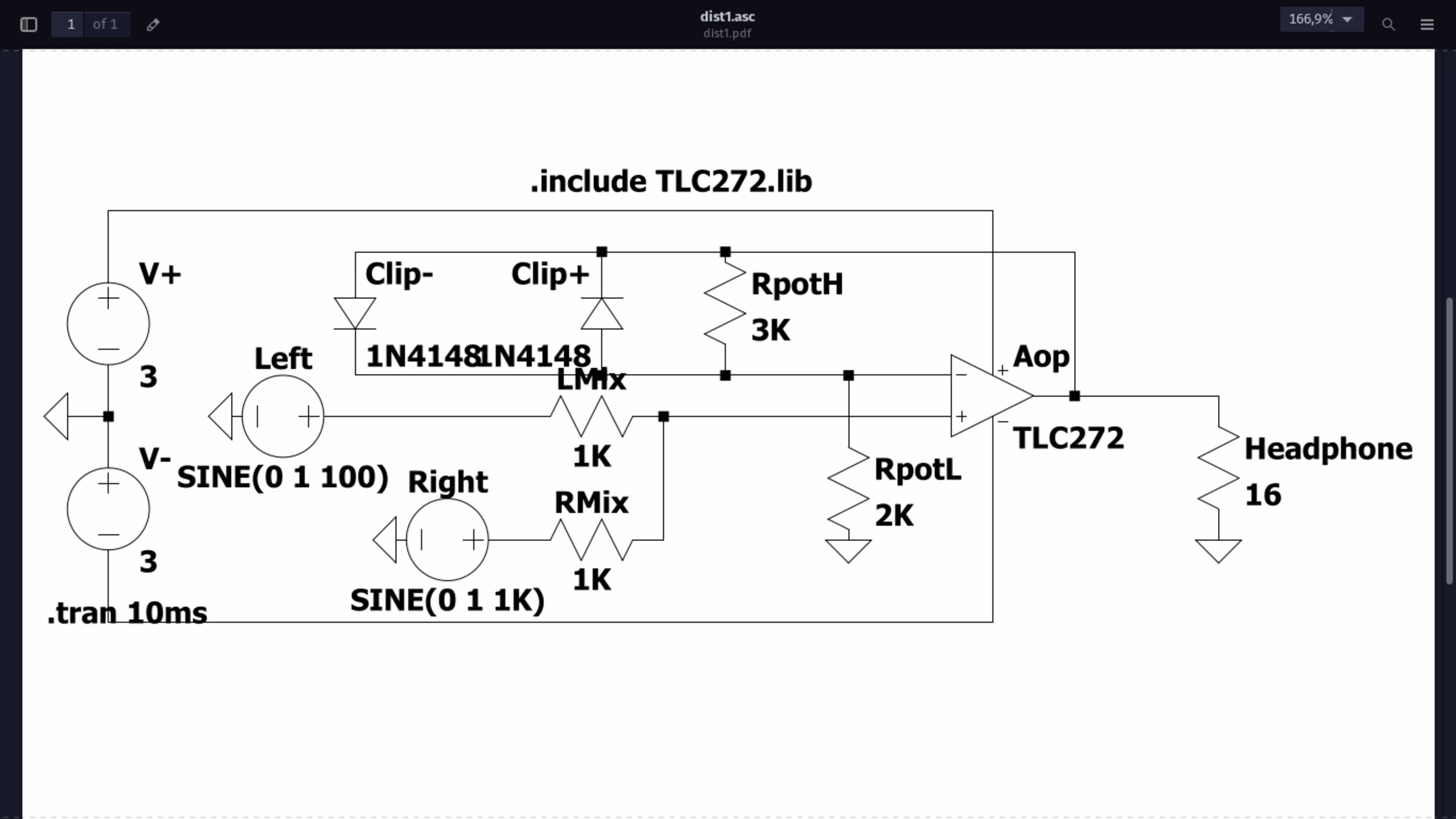

Il s'agit d'un design assez connu avec un AOP (ici j'avais un TLC272) et deux diode silicium 1N4148.
Le circuit de distortion fonctionne de +3/-3V à +8/-8V, et est ici relié à circuit de masse virtuelle (anglicisme?)
nécéssitant en entrée qu'une alimentation simple de 6V-16V.
A noter avec un tel design non protégé le circuit peut partir en fumée si la masse de entrée ou la sortie TRS est connecté à la vrai masse (-2.5.V),
pour une protection basique mais qui rend inutilisable le circuit il faut mettre genre 100Ohm entre la masse de l'embase TRS (qui pourrait être -2.5V)
et la masse virtuelle le 0V crée par le circuit d'alimentation symmétrique.
Ainsi le circuit ne fonctionnera juste pas car le signal a une composante continue mais ça brûle plus.
Composants:
- Résistance 1/4W 1K Ohm (x2)
- Potentiomètre Linéaire 5KOhm
- Diode 1N4148 (x2)
- AOP TLC272CP
Composants du circuit d'alimentation symmétrique:
- Résistance 1/4W 100K Ohm (x2)
- NPN BC327-25
- PNP BC337-25
- AOP TLC272CP

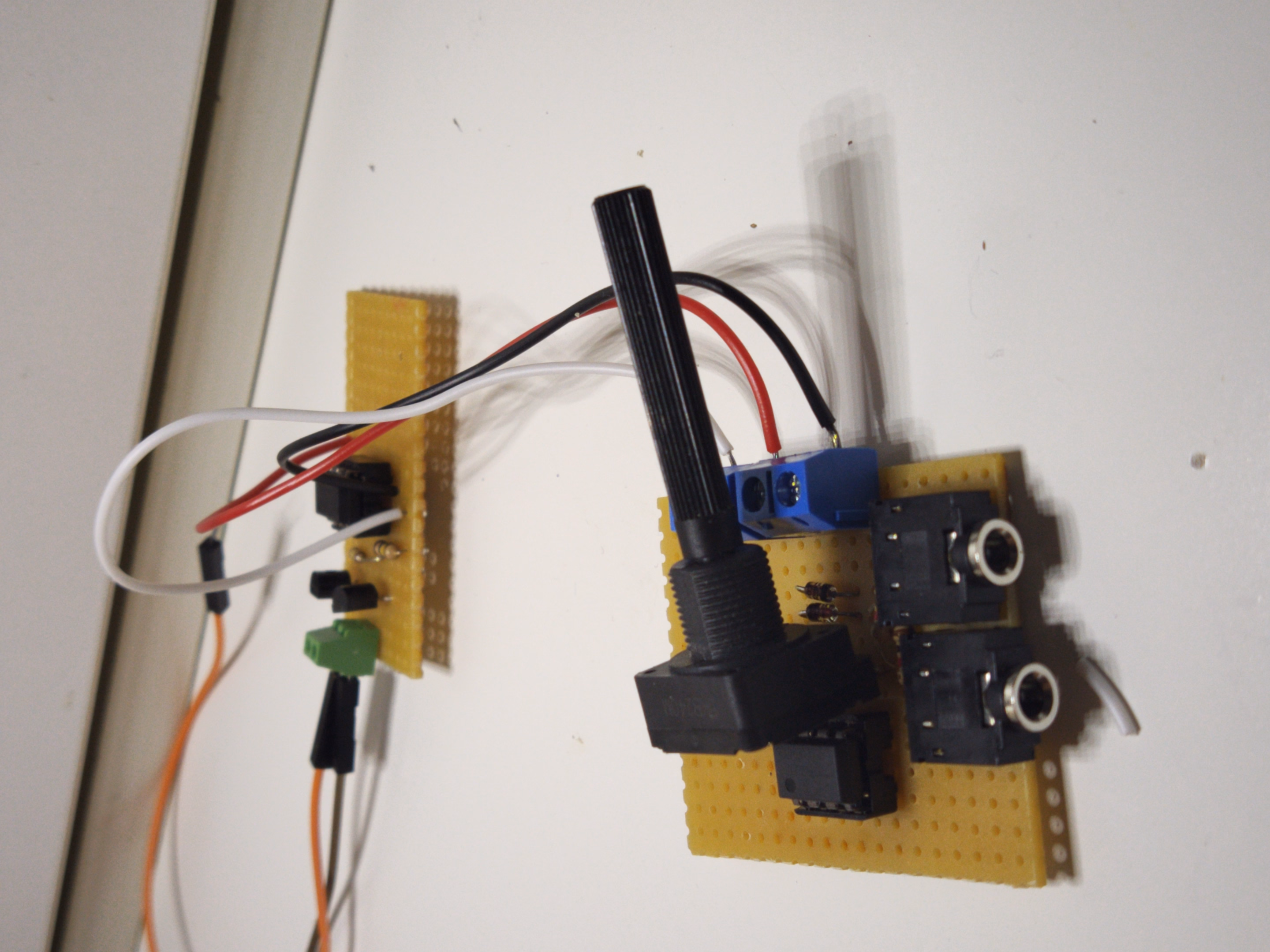

Galerie:
