Mozarella!

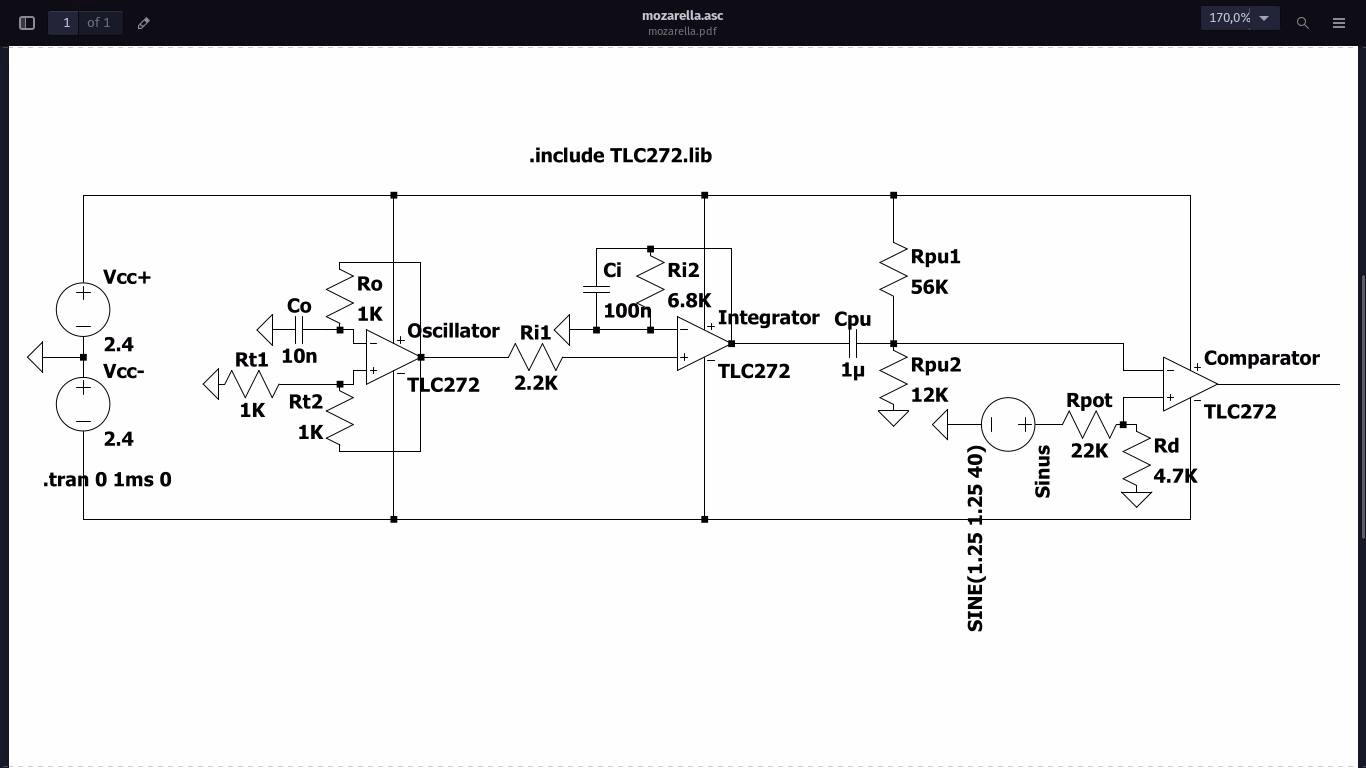

Un modulateur de largeur d'impulsion à 20KHz pour des signaux centrés en 0V.
Composants:
- Résistance 1/4W 1K Ohm (x3)
- Résistance 1/4W 2.2K Ohm
- Résistance 1/4W 6.8K Ohm
- Résistance 1/4W 12K Ohm
- Résistance 1/4W 56K Ohm
- Potentiomètre 5K Ohm
- Capacité à film 10nF
- Capacité à film 100nF
- Capacité à film 1uF
- AOP TLC272CP (x2)
Galerie:
