Klasafet!

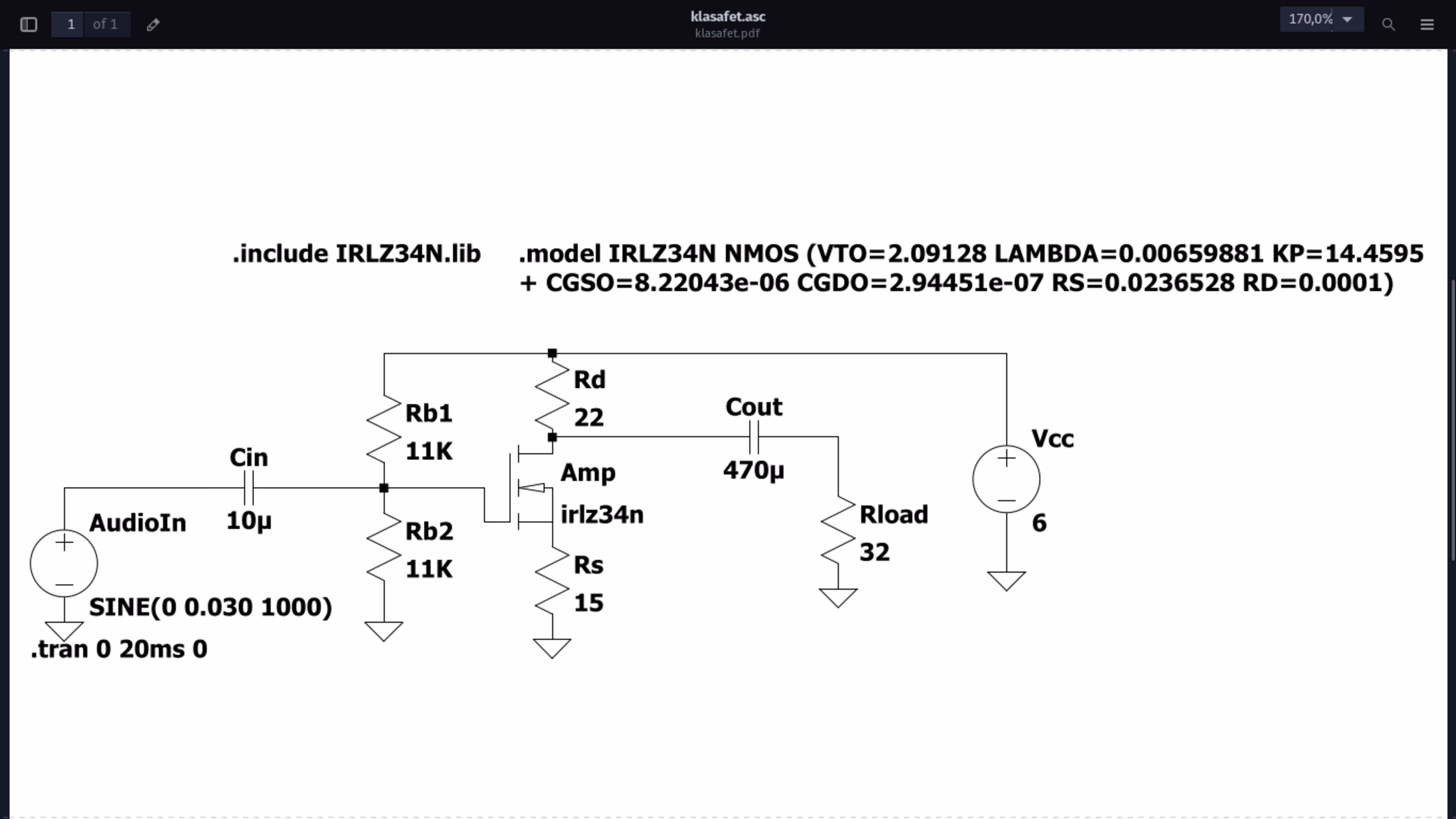

Un ampli classe A, basique mono à base de FET.
Il fourni sur l'oreille gauche un gain d'approximativement +3dB ainsi qu'un délai perceptible a l'oreille créant un effet de Haas (une sorte d'impression 3D).
Il ne rempli pas vraiment son role d'amplificateur et est plus la pour teinter de manière spéciale la musique. Mais il manque surtout d'un volume réglable par potentiomètre, une capacitance sur la source du NMOS pour augmenter la et d'une capacitance de protection pour les oreilles.

01/05/2025:

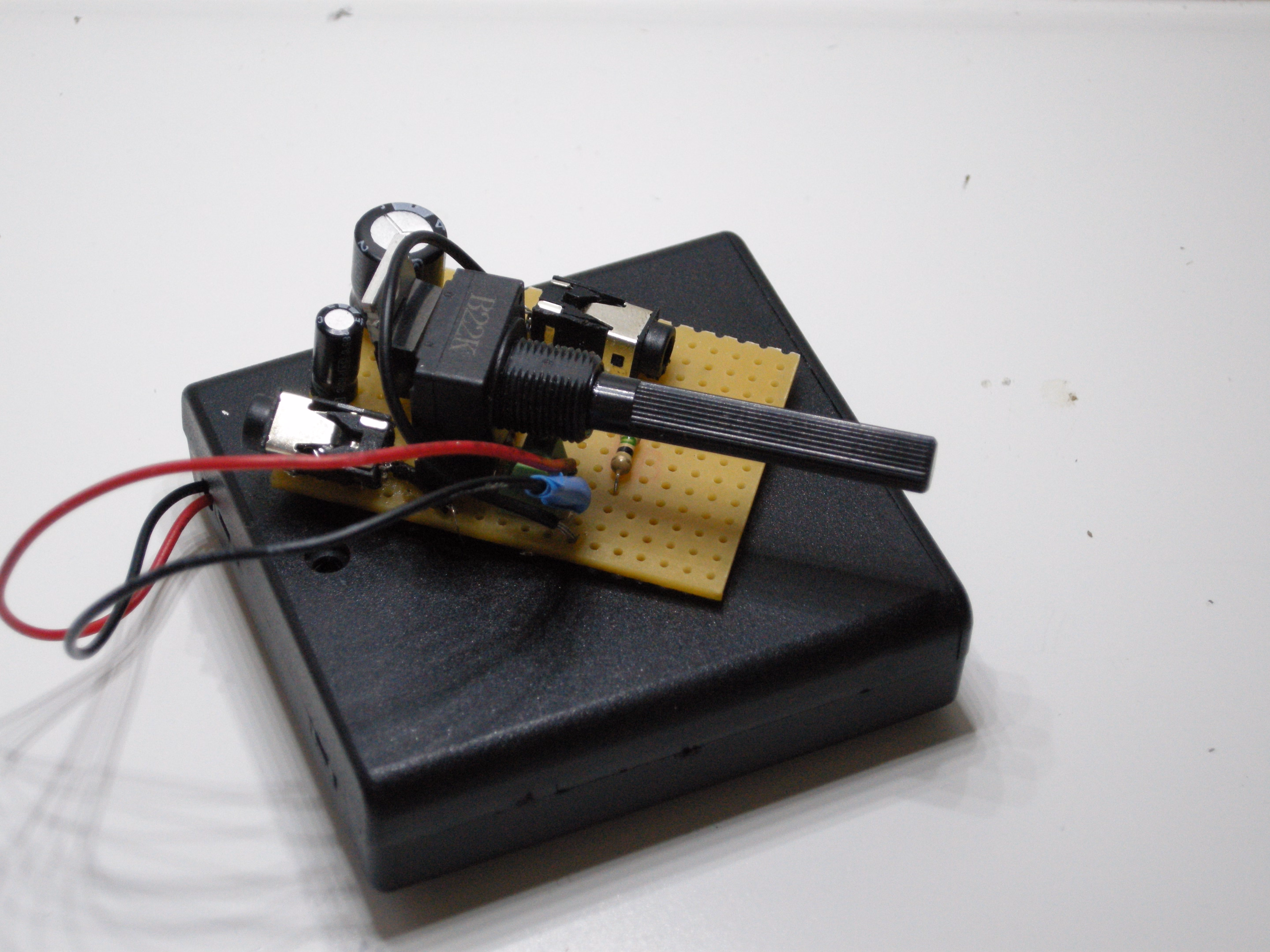

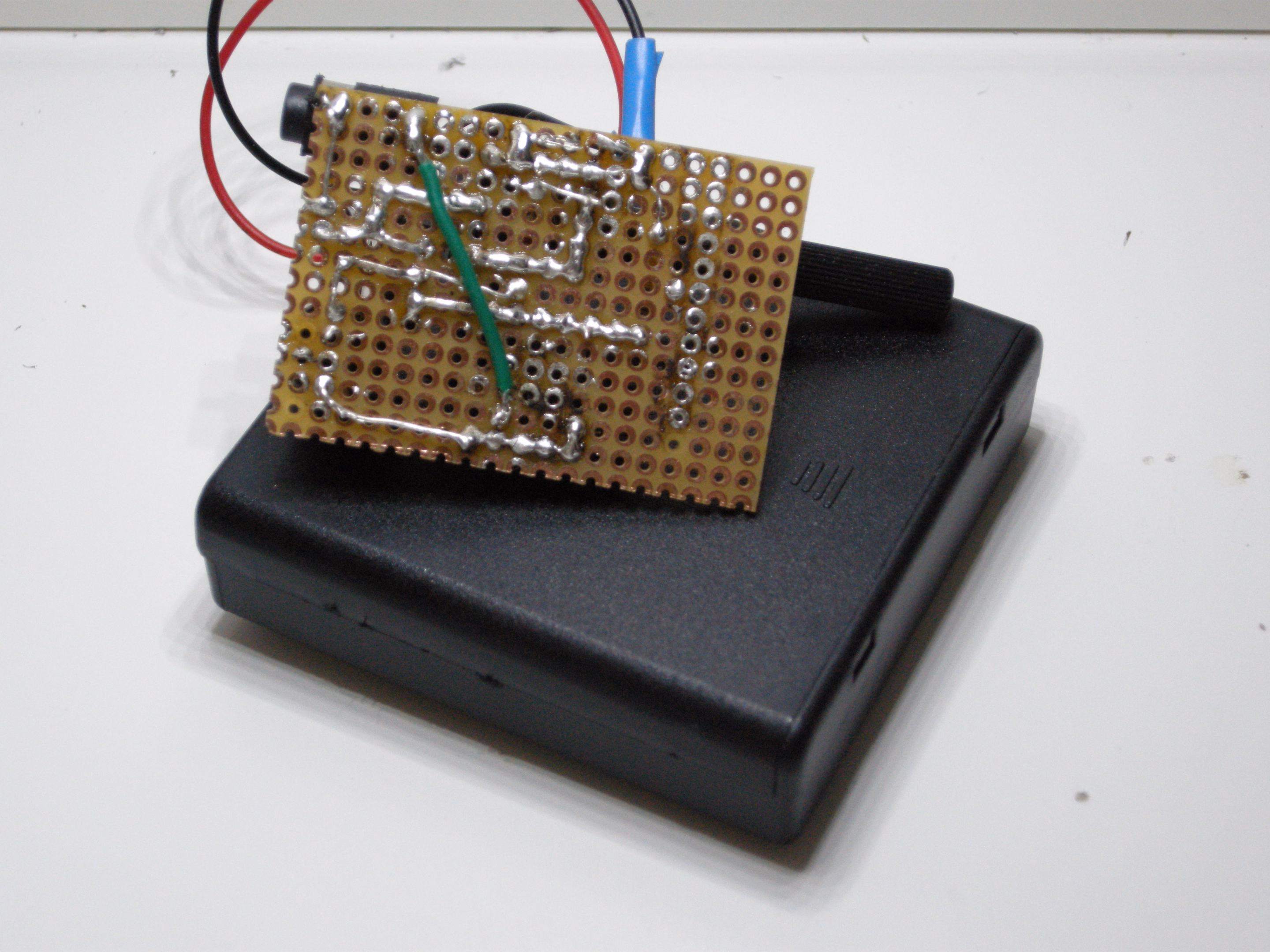

Klasafet B, version rétrécie et avec réglage par potentiomètre

Composants:

• Résistance 1/4W 22 Ohm
• Résistance 1/4W 15 Ohm
• Résistance 1/4W 100K Ohm (x2) (Klasafet A)
• Potentiomètre 1/20W 22K Logarithmique (Klasafet B)
• Capacité électrolytique 10uF 50V
• Capacité électrolytique 470uF 25V
• NMOS IRLZ34N

Galerie:
