Energie!

BlouPop

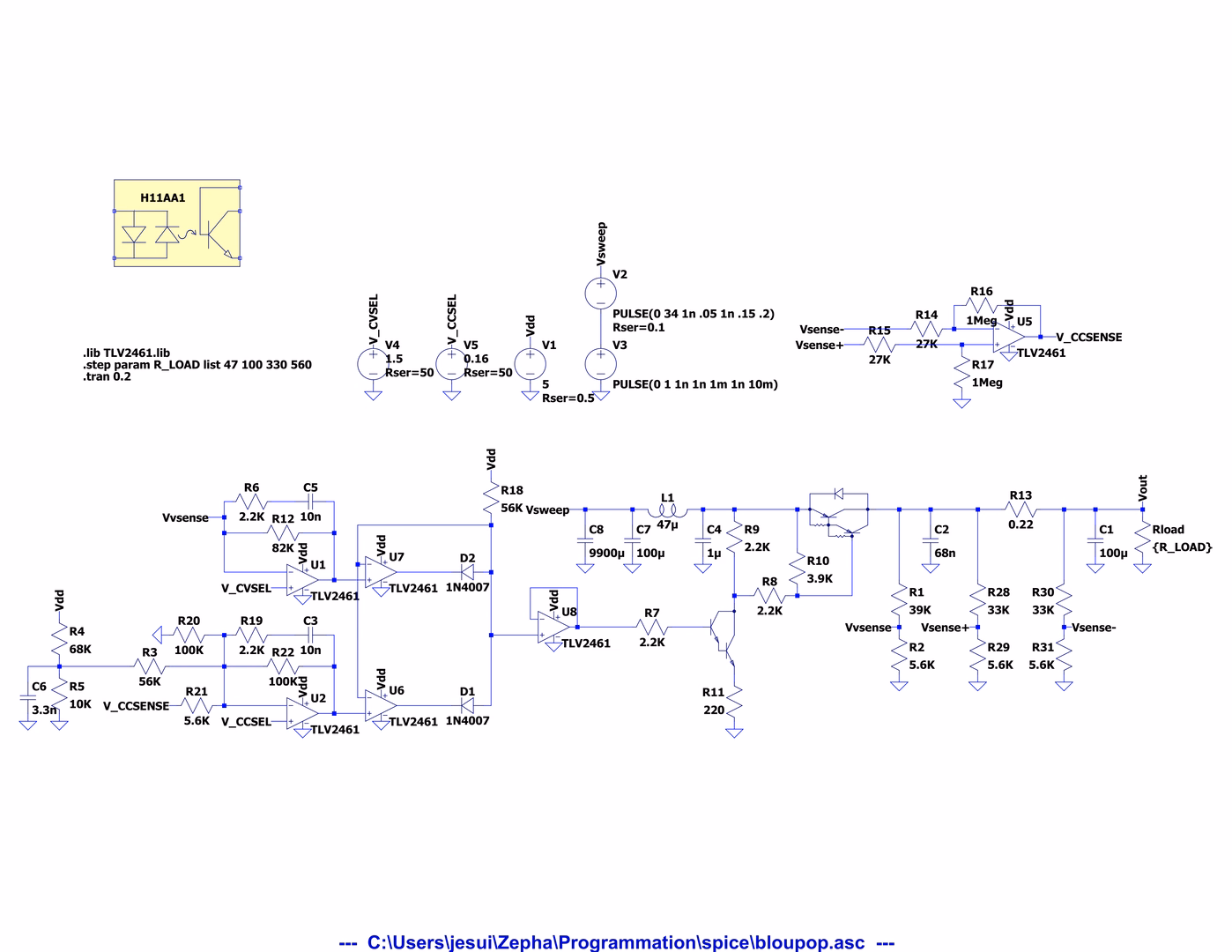

Une alimentation linéaire à thyristors, incomplète et à venir...

Galerie:

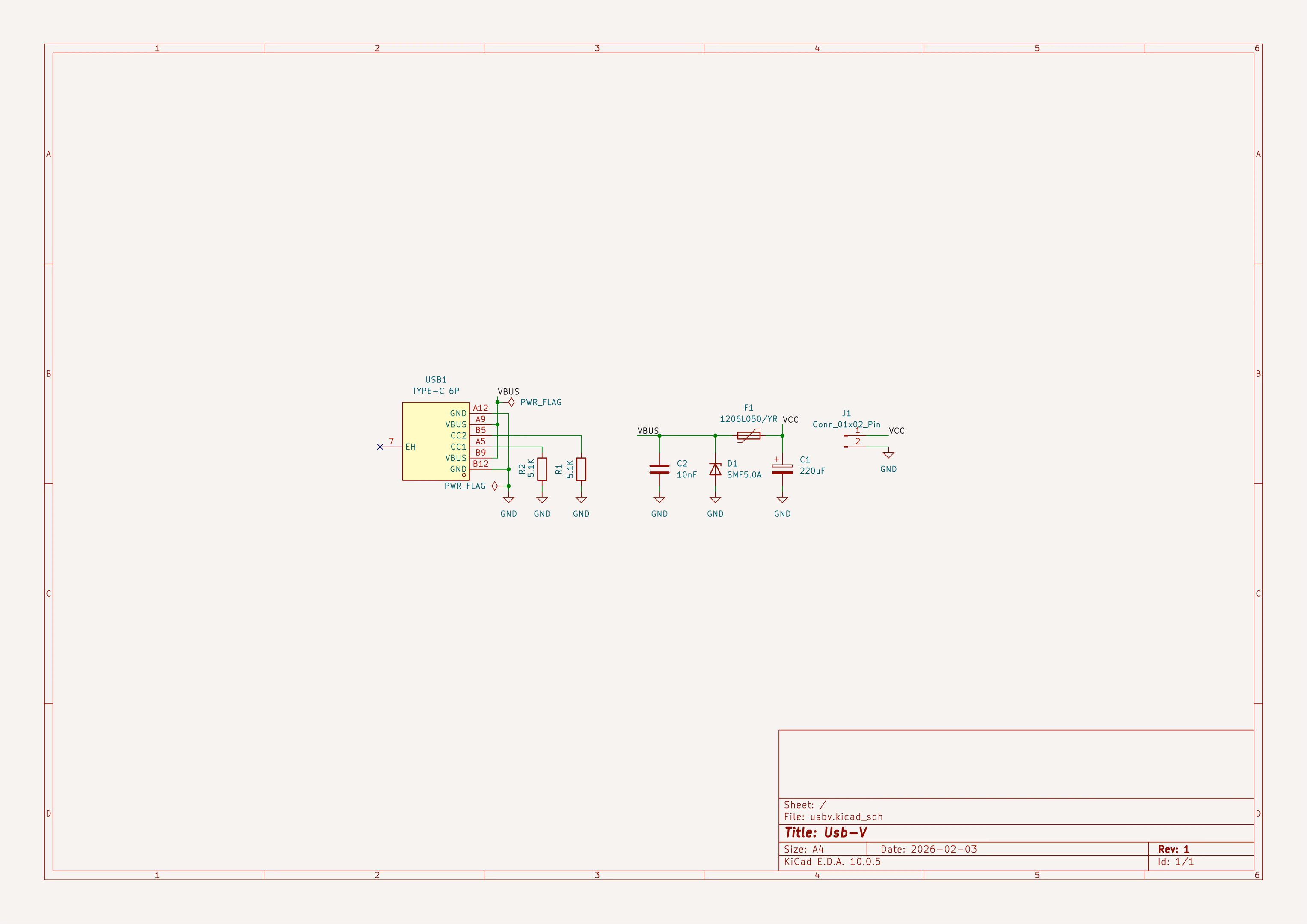

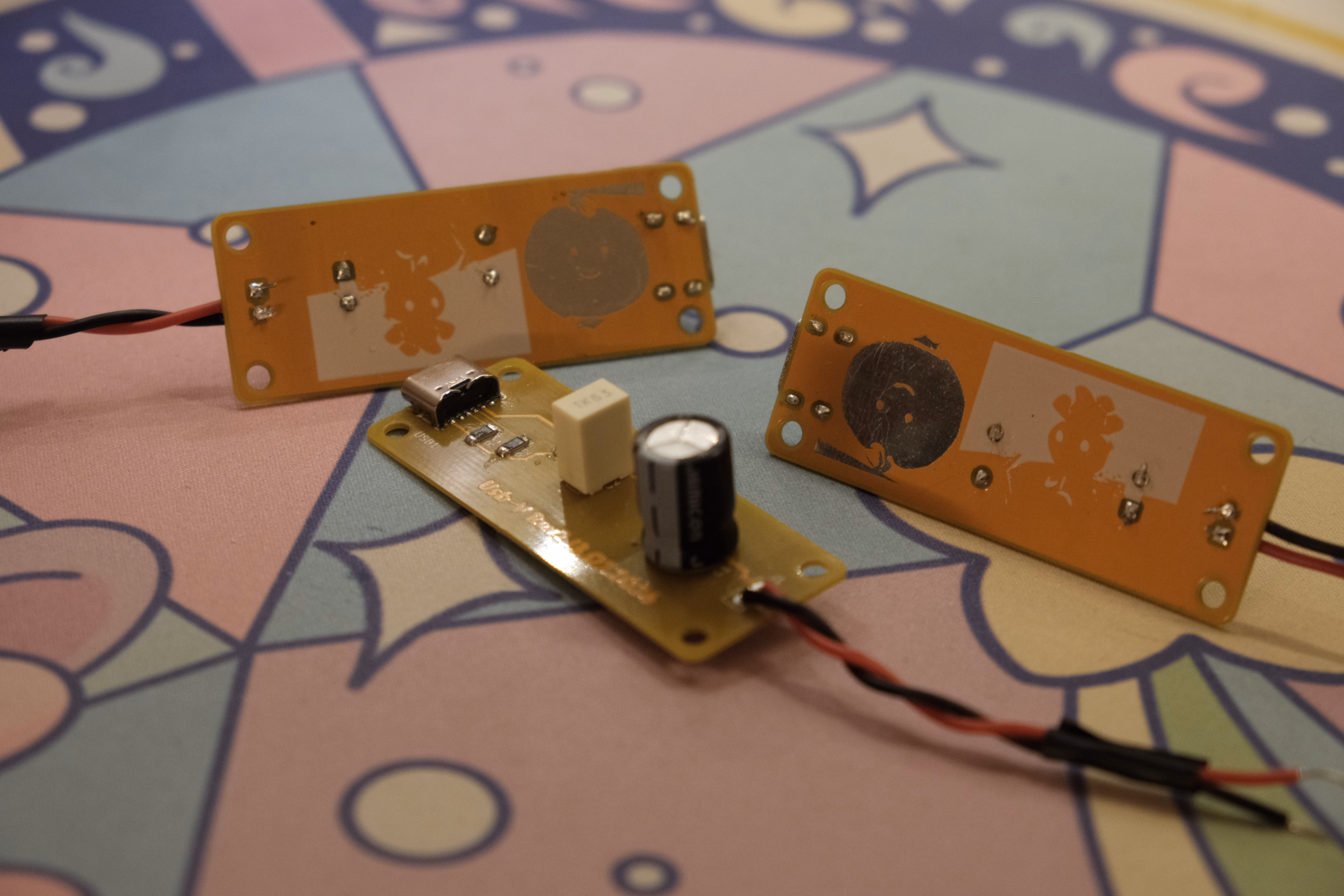

Usb-V

Une carte USB-C 5V Sink pour obtenir 5V de n'importe quelle alim USB-C PD

Galerie:

PushPull

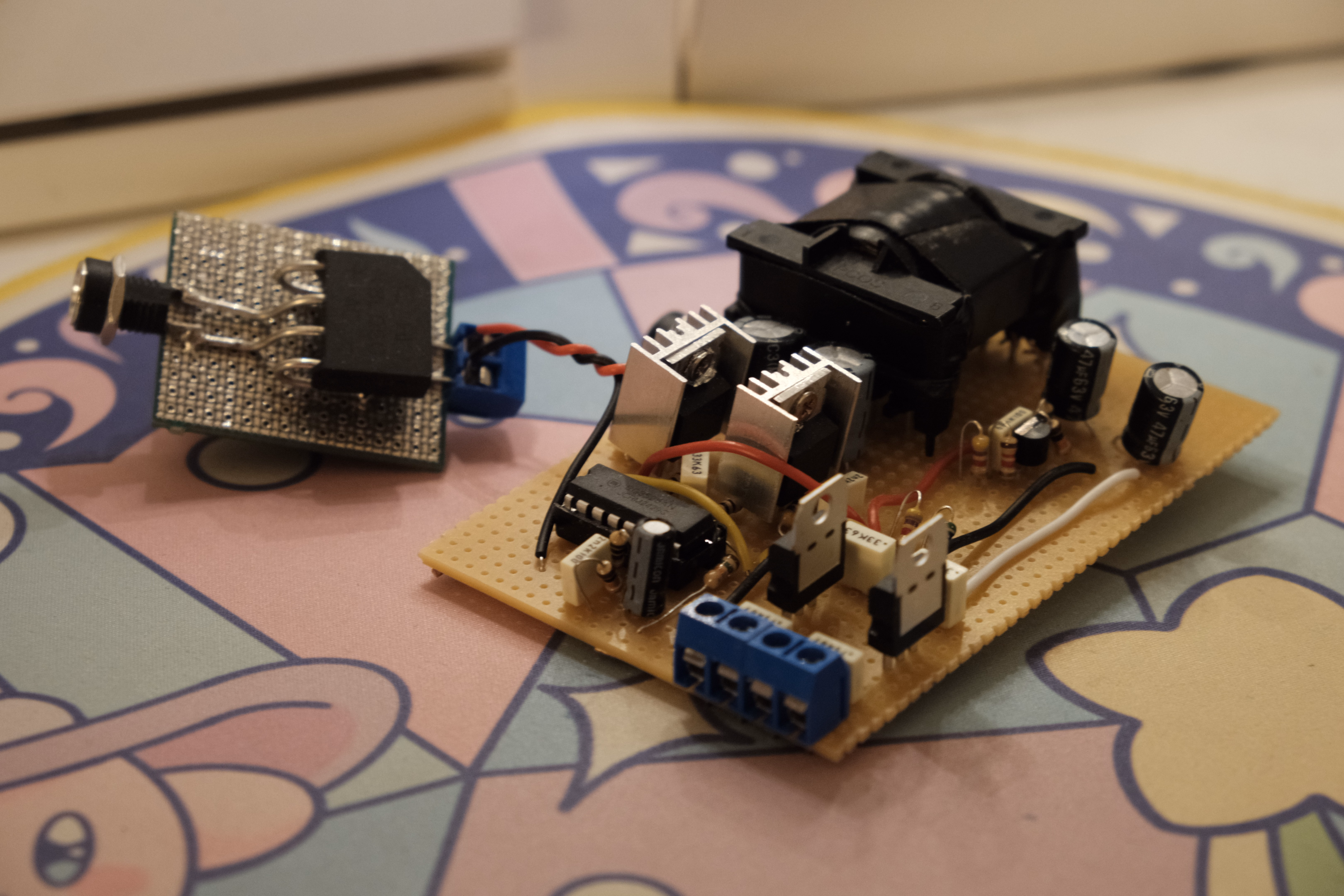

Un push-pull converter testé avec entrée 12V-19V (+ module redresseur KBL406) et capable de réguler +-12V jusqu'a 600mA (probablement plus même).
Il est un peu mauvais car il utilise un transformateur ETD29 N87 avec entrefer ce qui est généralement pas bon pour un push-pull.
Uniquement le schéma de la rétroaction est simulé et dessiné.

Galerie:

Maxiboostotron9K

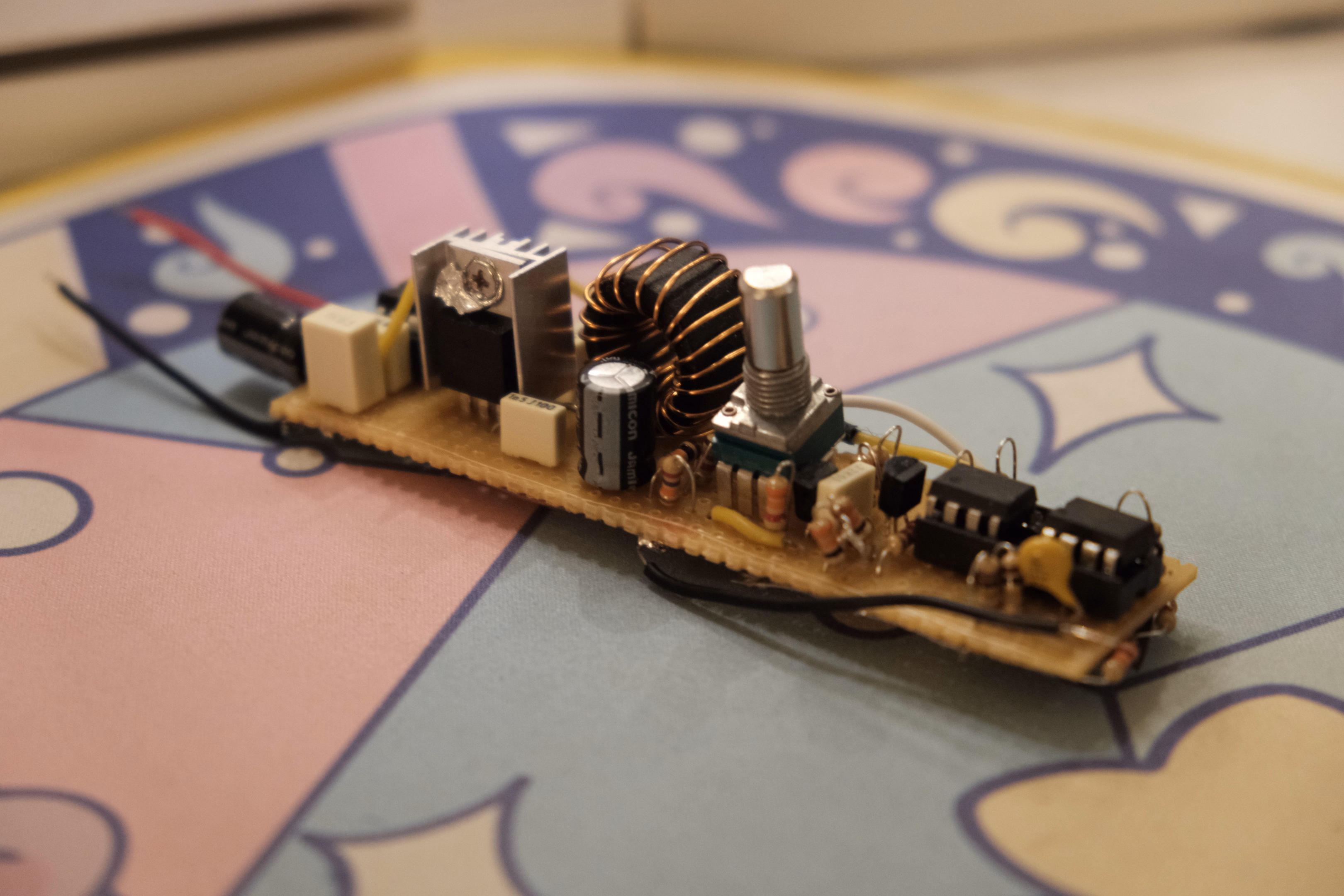

Un hacheur parallèle régulé à entrée fixe 5-6V Max sortie 7V-22V. Un rendement assez faible de 30%-50% causé par une manque de tension sur le GaNFET.
Le problème c'est que la tension du circuit de contrôle et de commutation aurait du se séparer. Ce qui aurait permis d'exploiter plus les composants plûtot bien (tore métal amorphe).
Uniquement le schéma de la rétroaction est simulé et dessiné.

Galerie:

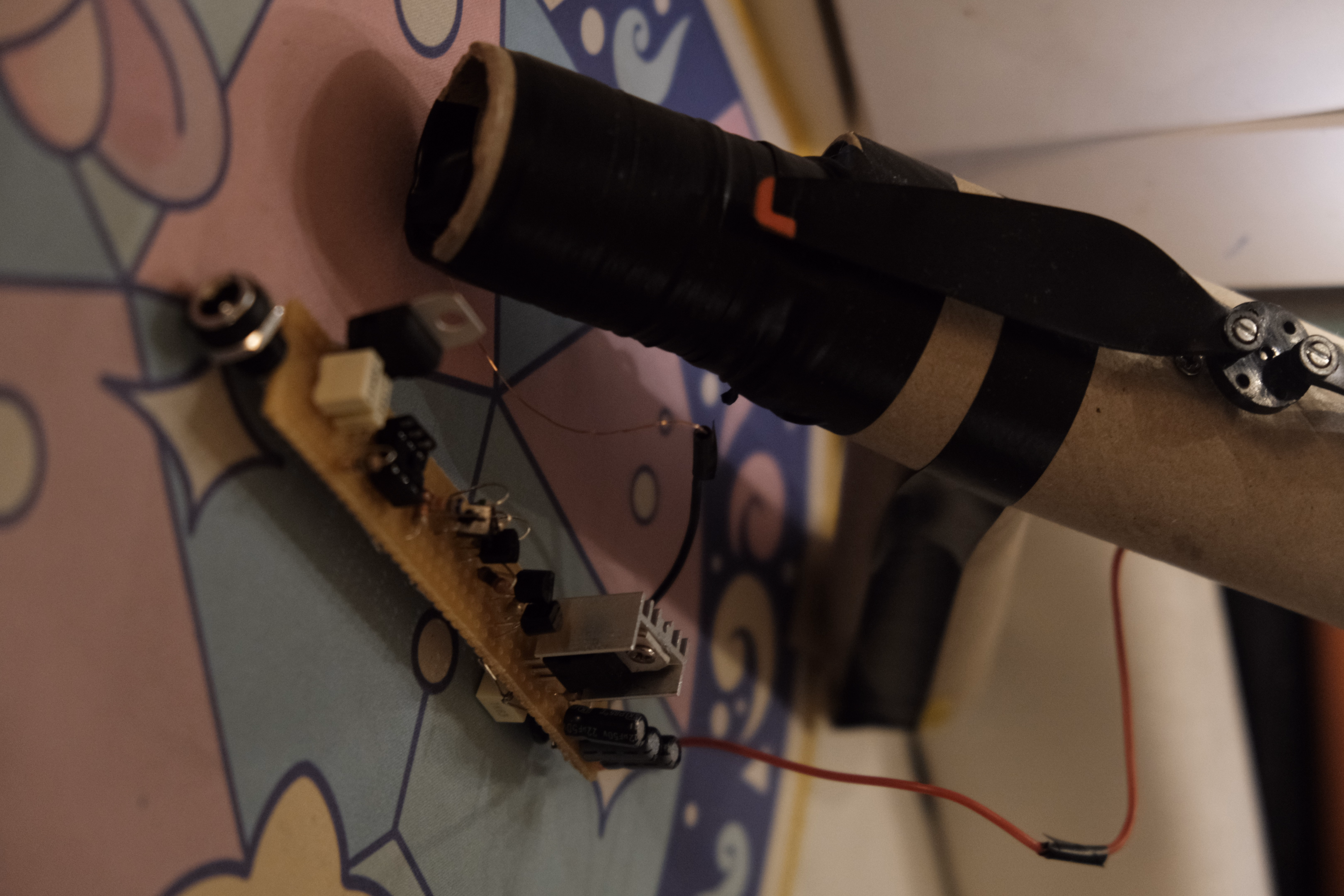

DCFM

Lien Github
Simulateur de moteur de train avec un moteur CC 5V. La commande vitesse est mappé sur une lecture de potentio.

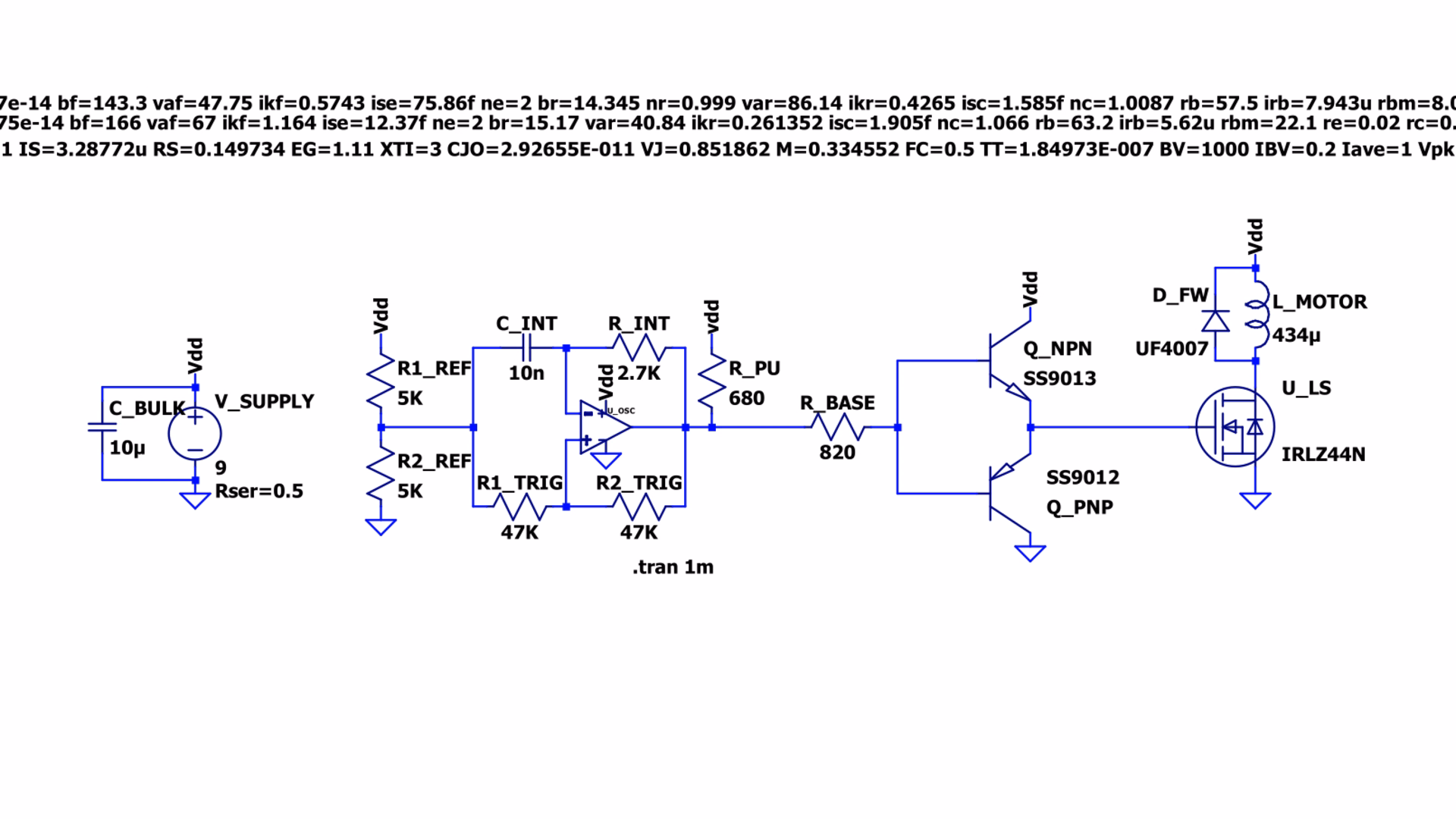

Le schéma donné est un test de l'actionnement électronique. La commande est généré en realité par microprocesseur.

Galerie:

Alim Linéaire +-9V

Alim linéaire à base de régulateurs prenant du +9Vrms 50Hz en entrée, et sort +-9V jusqu'a 40mA.

Galerie:

Super Elektron:

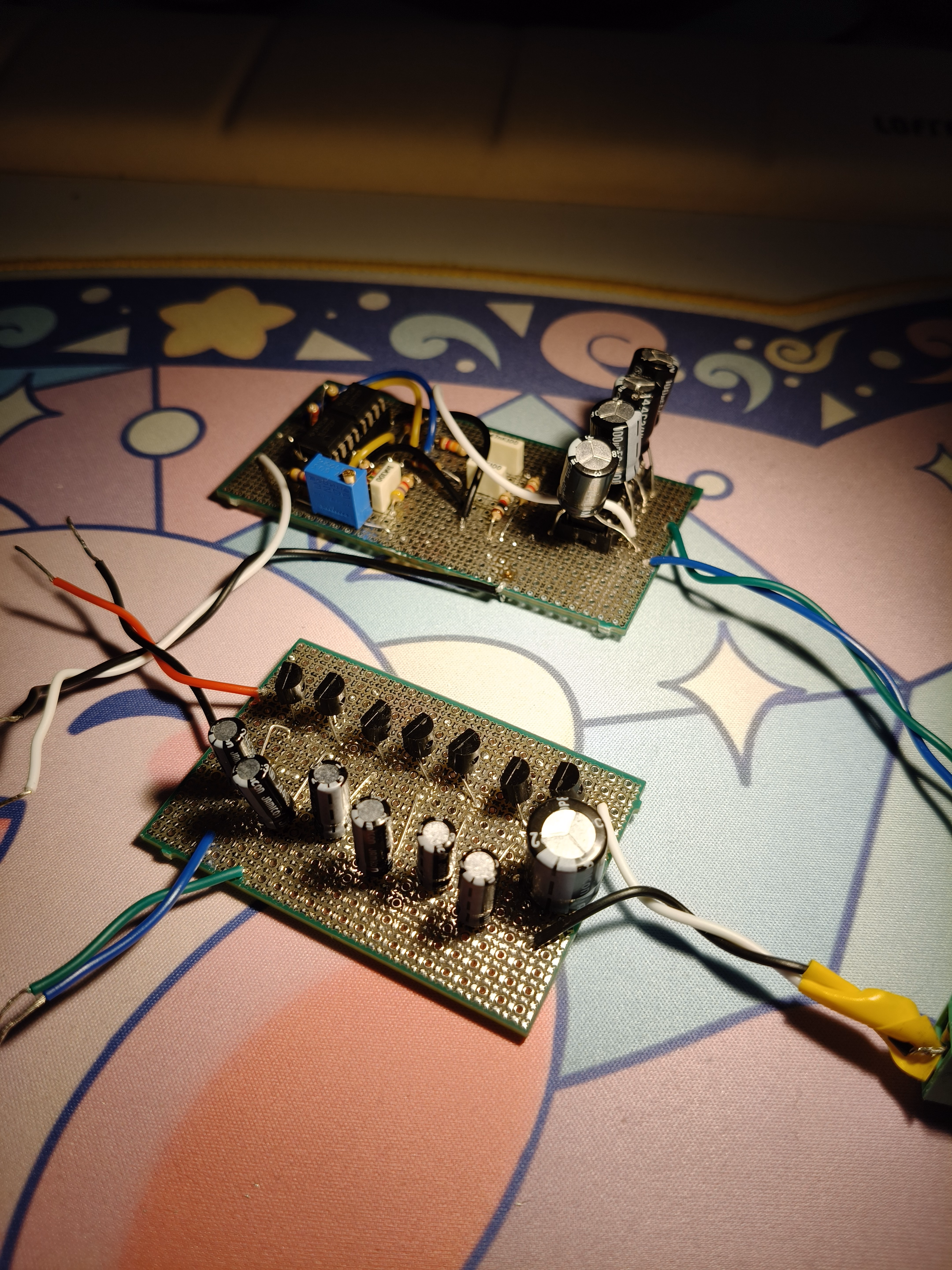

Pompe à charge 5-9V x4 théorique avec un oscillateur à base de comparateur TLC372 et amplifié avec deux LM386 (oui oui...), et la pompe en elle-même c'est des NPN utilisées comme diodes.

Galerie:

Onduleur:

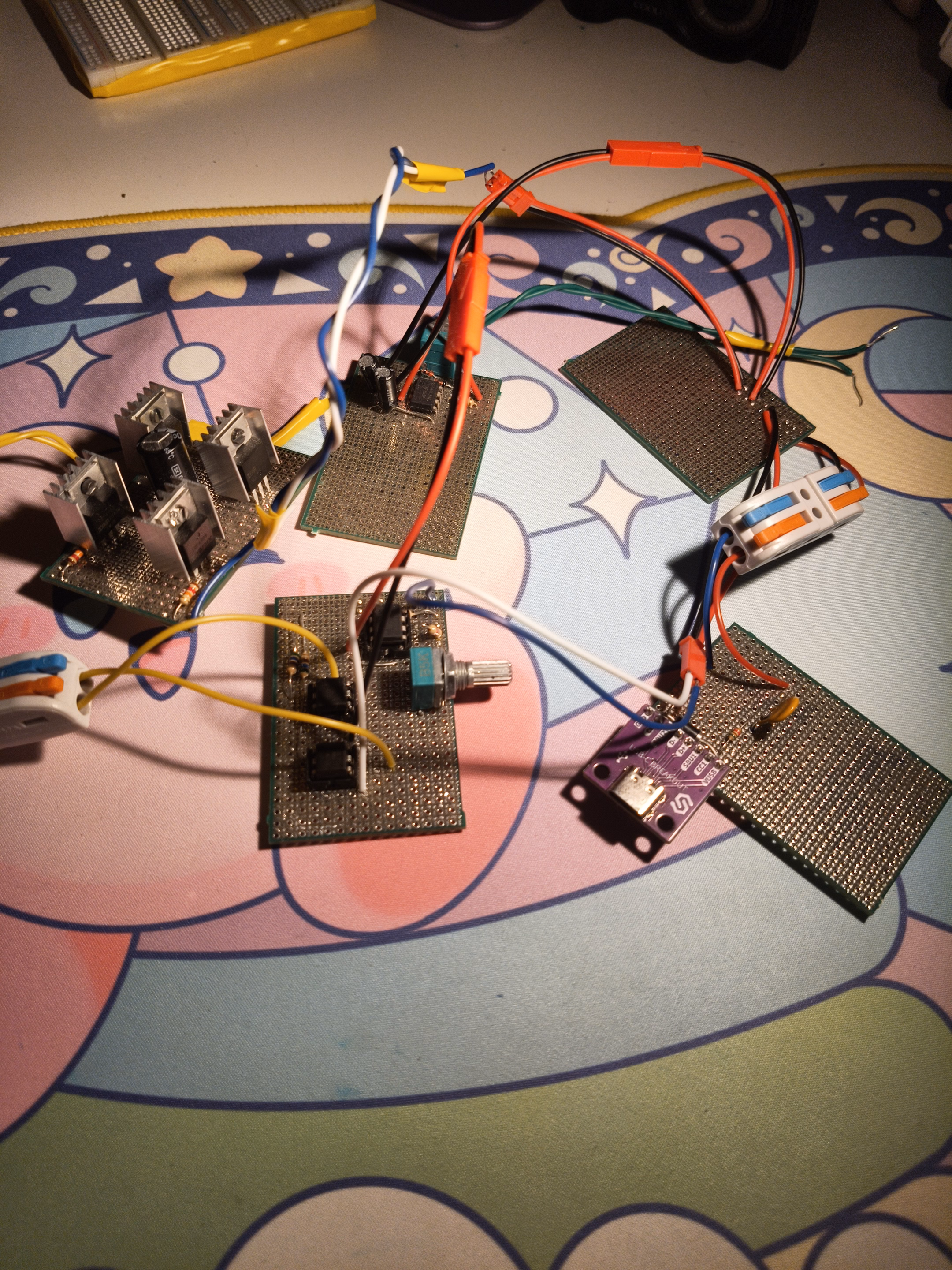

Onduleur avec une topologie pont de NMOS+PMOS le circuit de pilotage ne permet que de monter à 100Hz avant des pertes significatives et est inutilisable vers 1kHz.
Composants: IRL3705N, IRF9540, 4N35, TLC372, NE555

Galerie:

Voleur de joules:

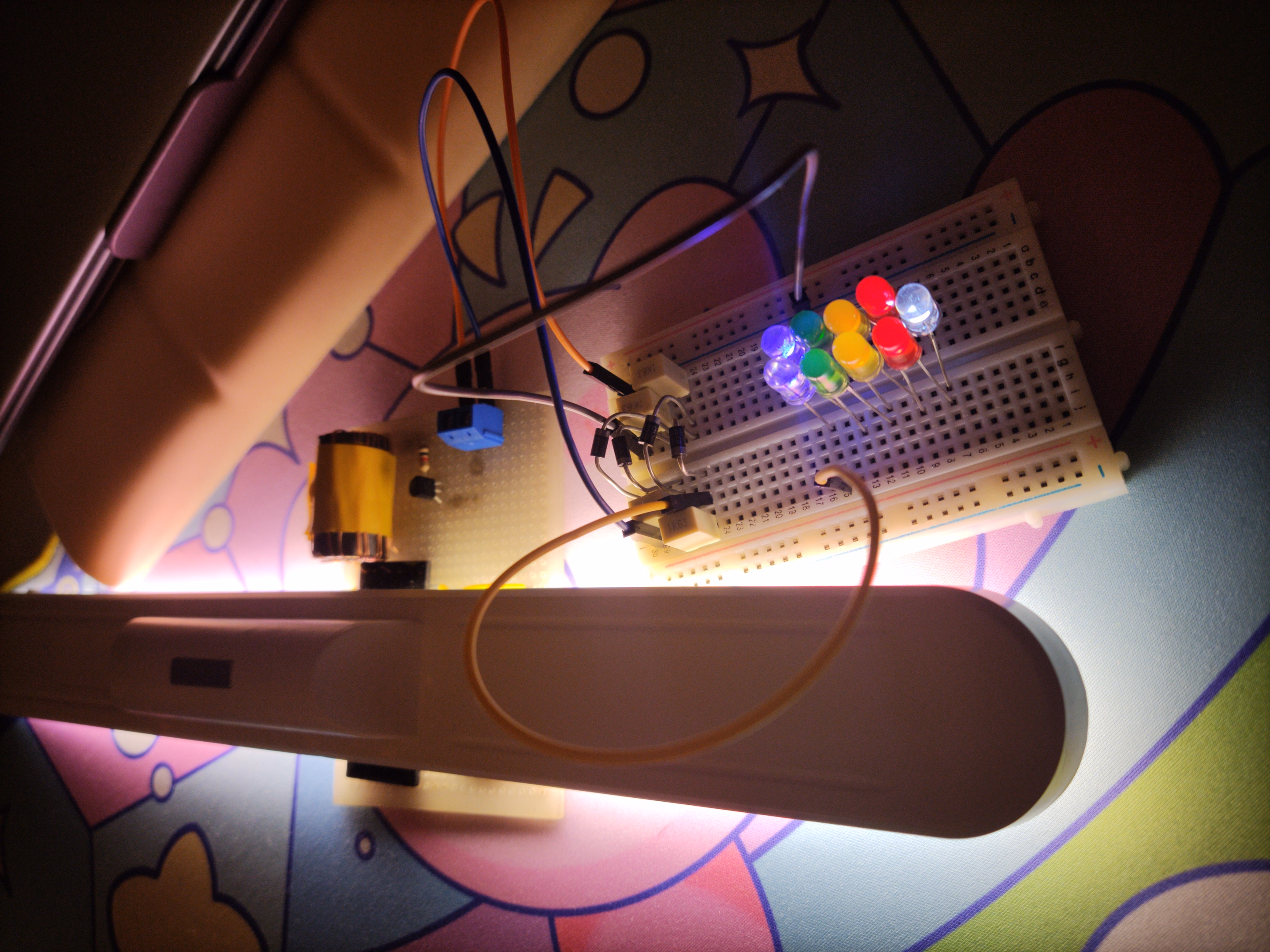

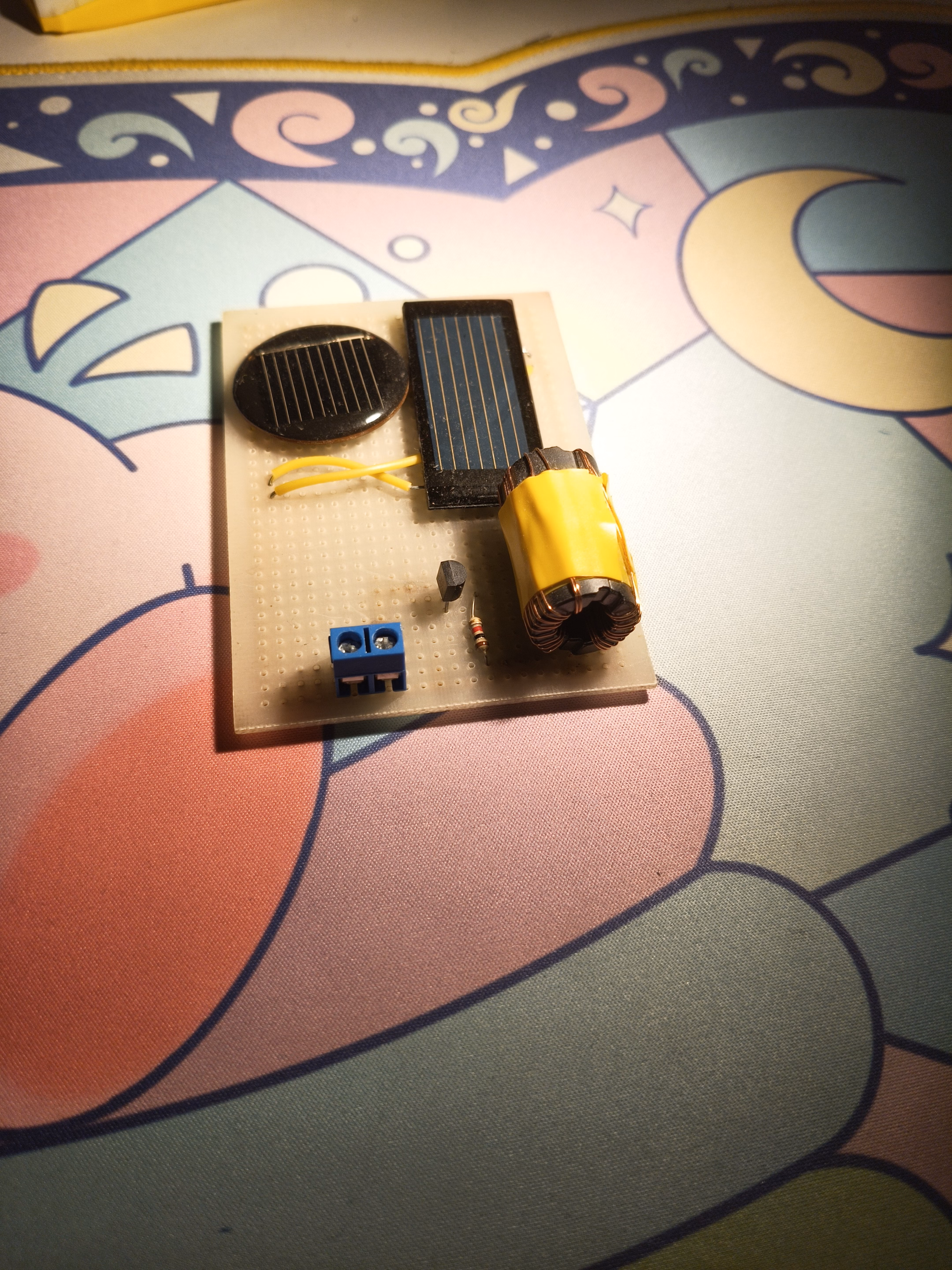

Un circuit voleur de joules avec des panneau solaire en série avec une sortie brute à 1.2V 130mA. Le voleur de joules produit un très faible courant il peut allumer une LED 2.8V à un peu plus de 30mA La sortie peu efficace est probablement du à l'inductance avec noyau en ferrite de ~350uH.
