Amplis!

Amplificateur différentiel mono amélioré

Très similaire au projet juste en bas, améliore marginalement le THD mais reste très faible puissance.

Galerie:

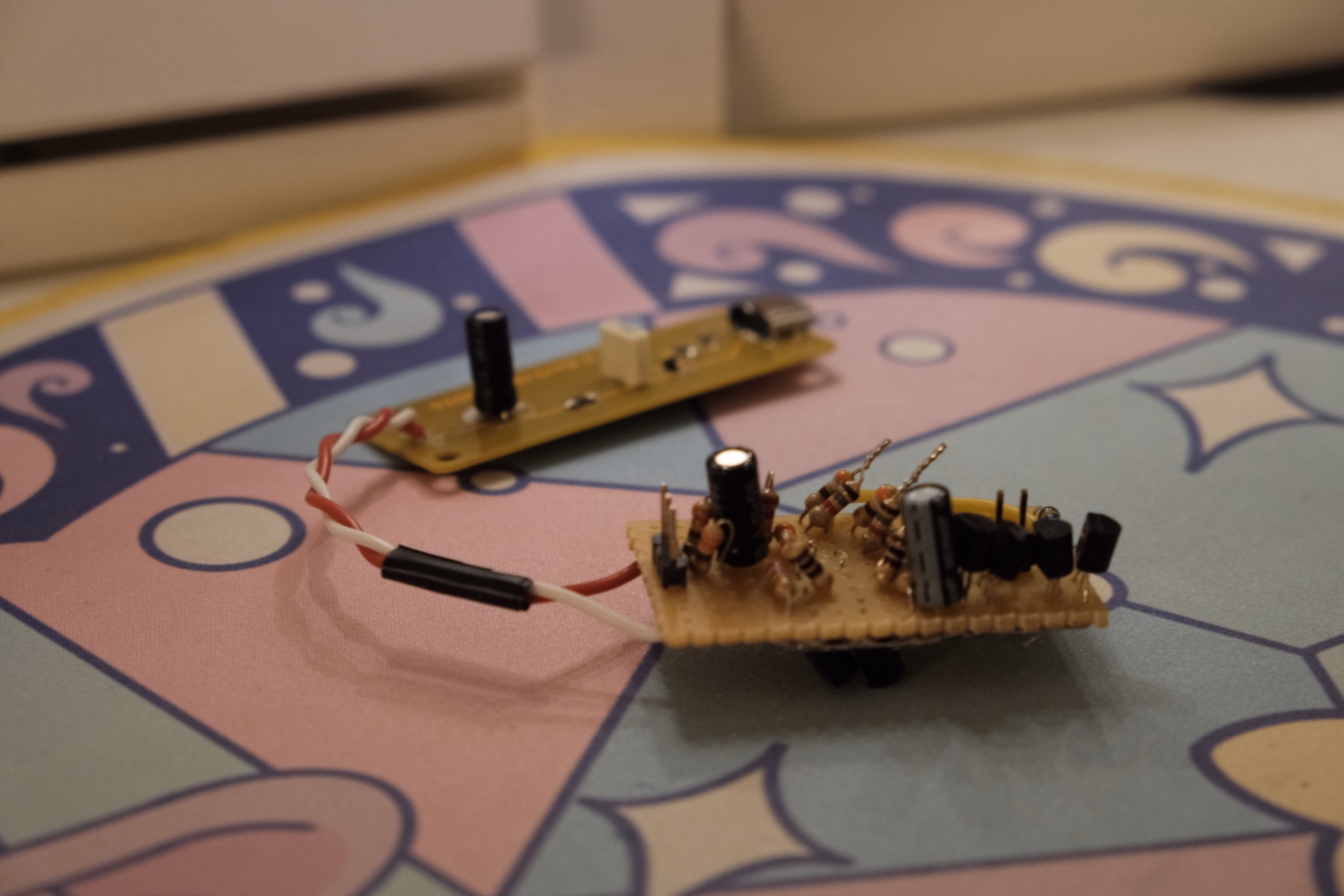

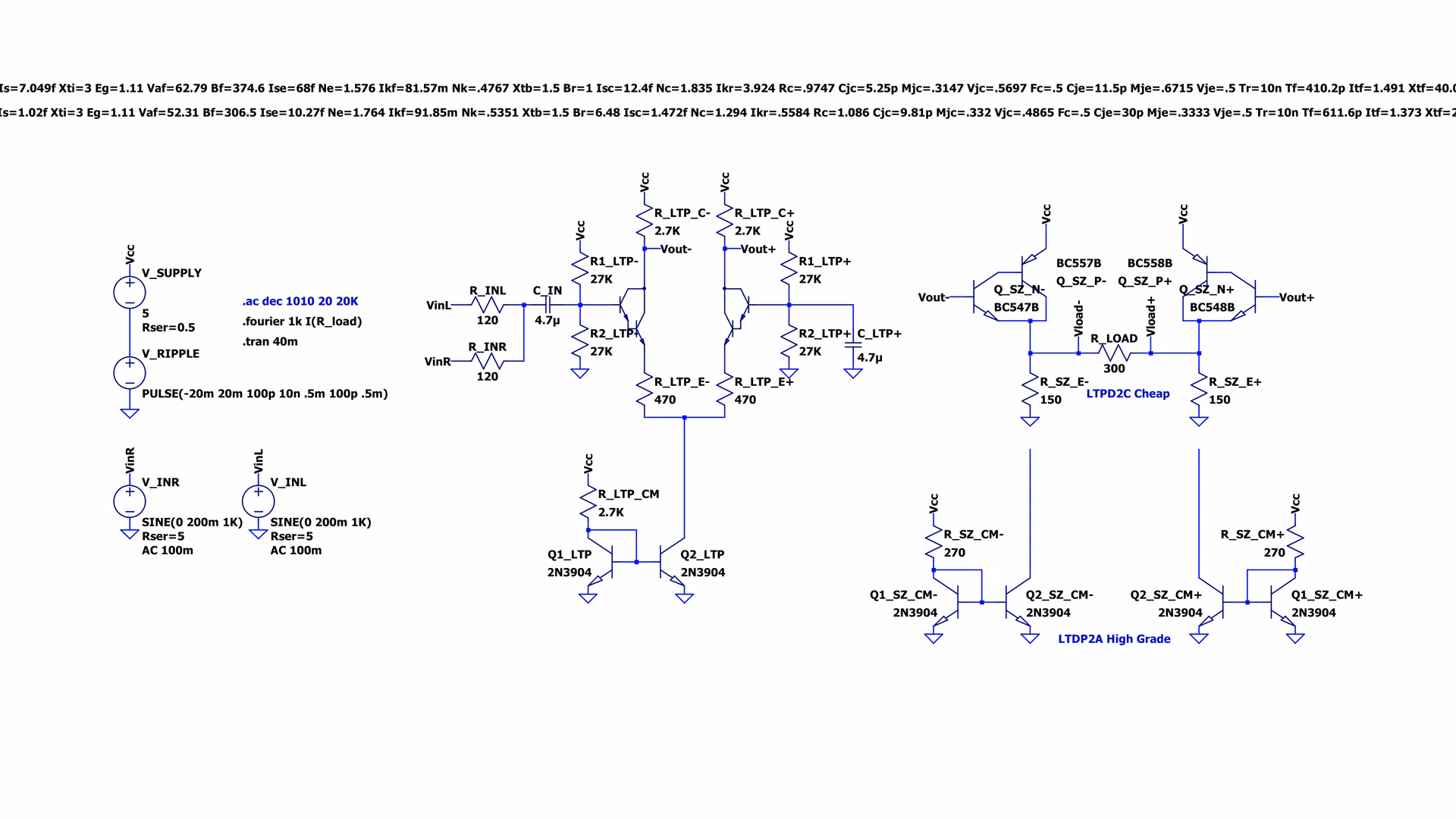

Amplificateur différentiel mono à distortion

Entrée TRS mixée passivement, puis un amplificateur différentiel suivi de suiveur de tension. Basé sur des Darlington BC517.

Galerie:

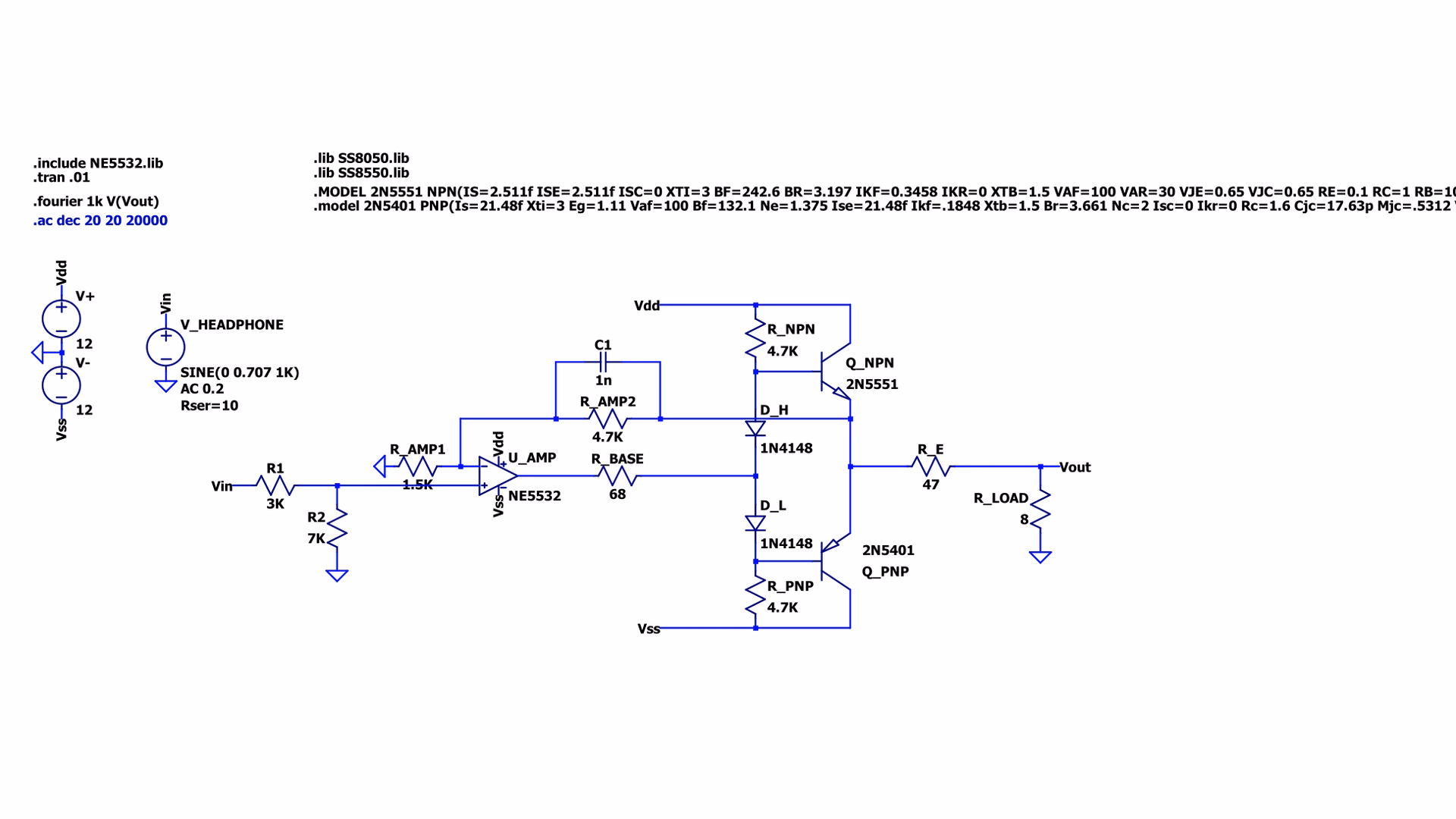

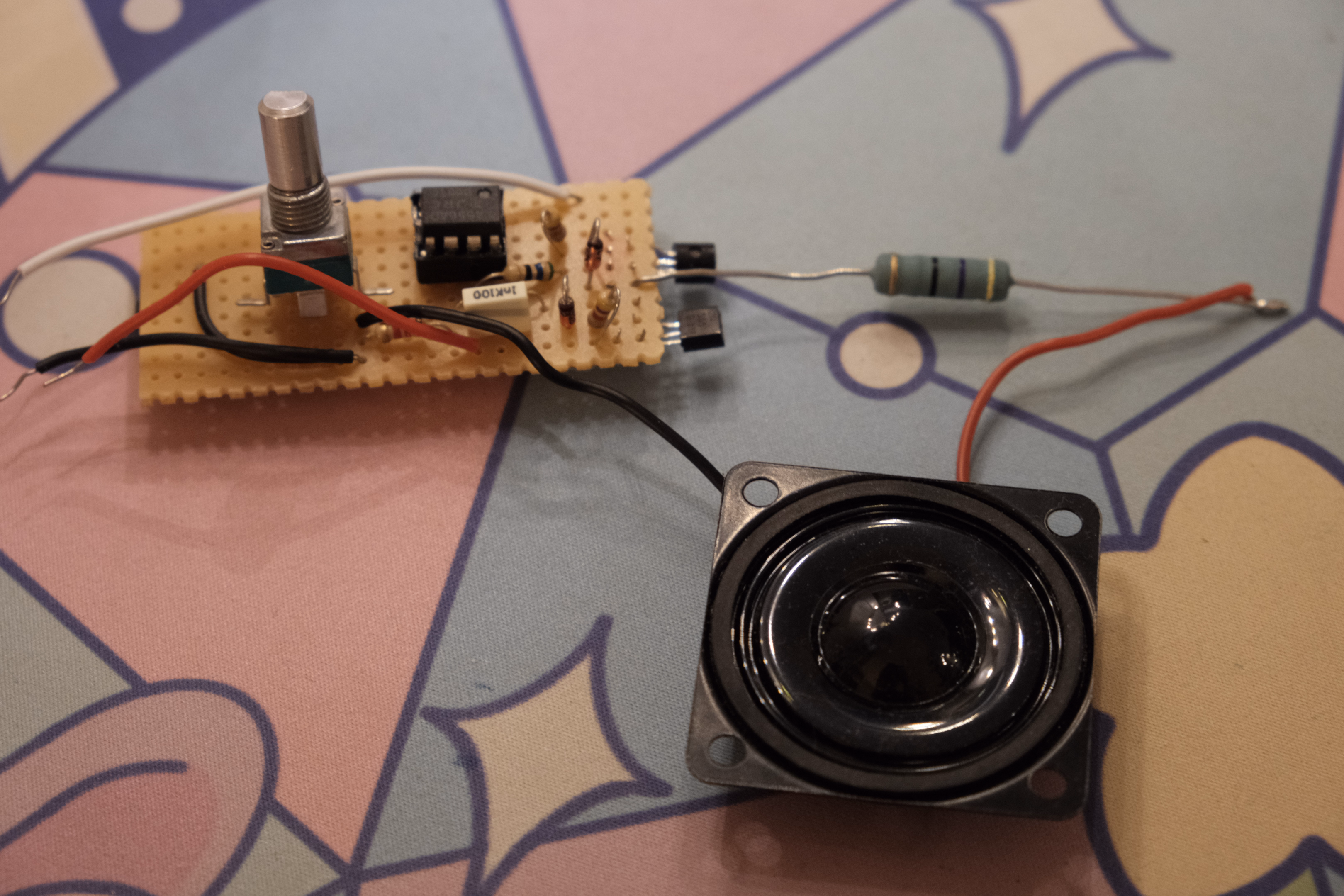

Ampli de haut-parleur mono

Susceptible au thermal runaway!!!

Galerie:

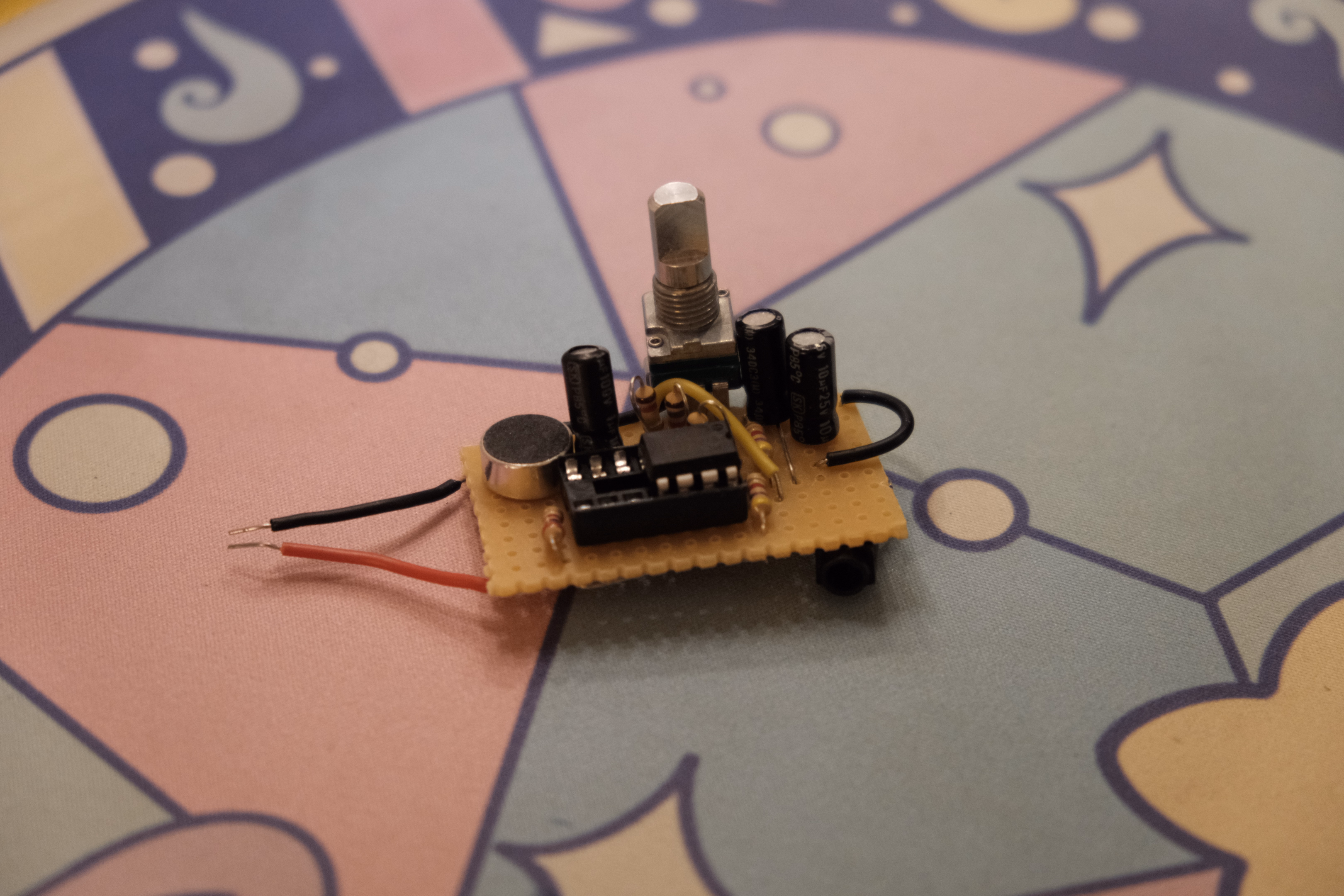

Pré ampli de micro mono

Galerie:

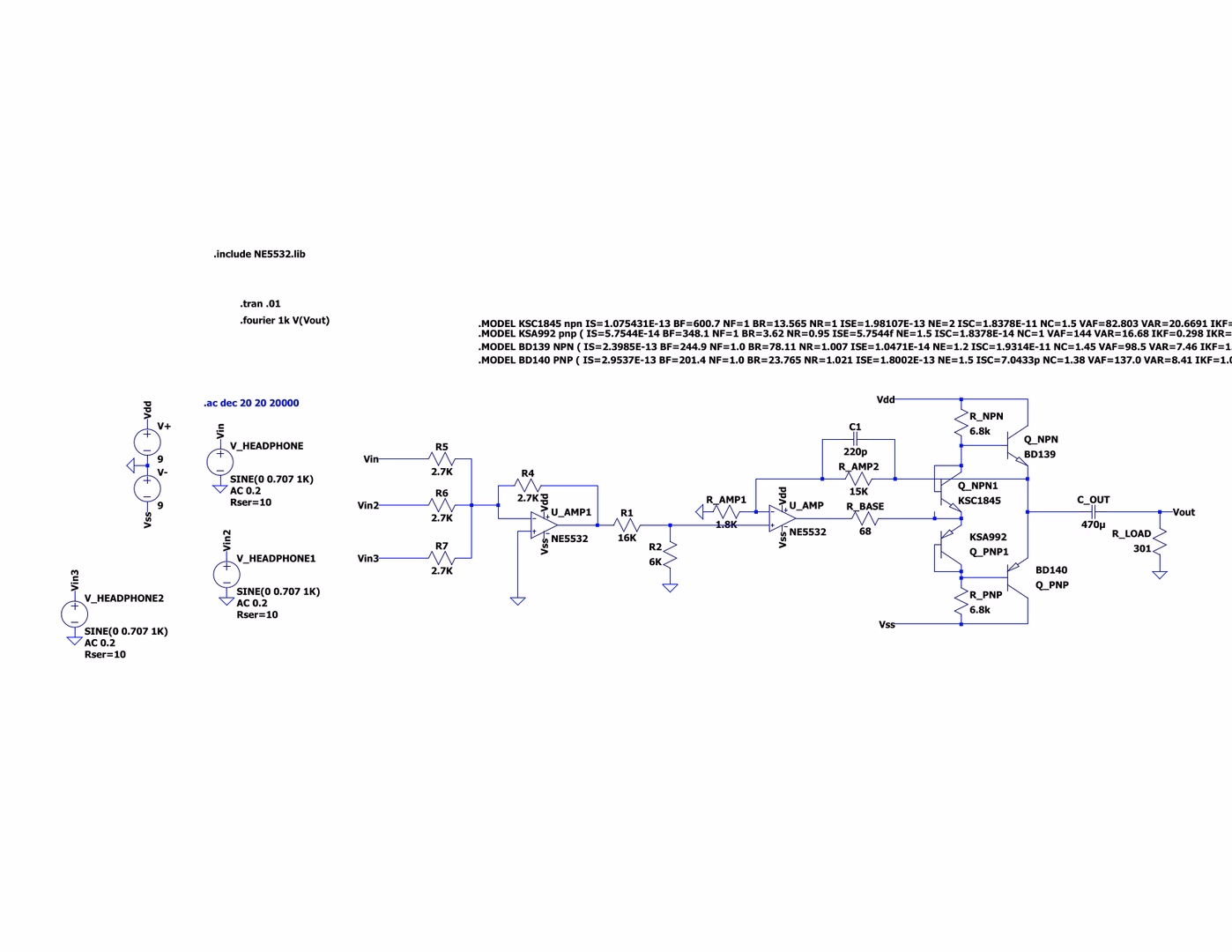

Mixeur BJT Classe AB

Mixeur 3 entrées stéreo TRS 3.5mm à base d'AOP et BJTs, le design est fait pour piloter des charges de 300 Ohm mais est un peu résonant du fait d'une mauvaise polarisation des BJTs de puissance.
Il prend en entrée +-8V et consomme environ 50mA par rail.

Galerie:

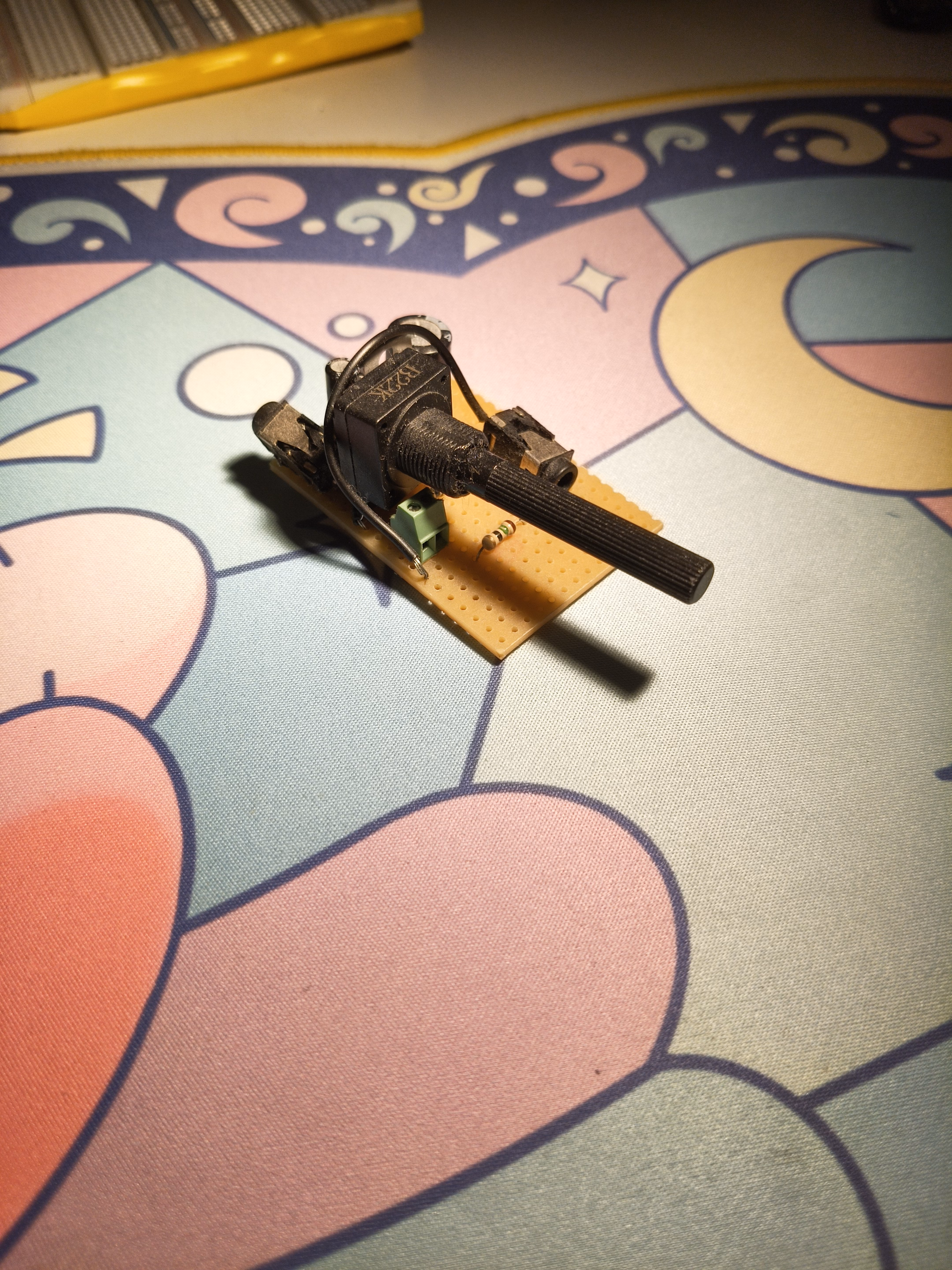

Ampli MOS Classe A

Ampli à base de MOSFET mono et très mauvais (gain +3dB) :(
